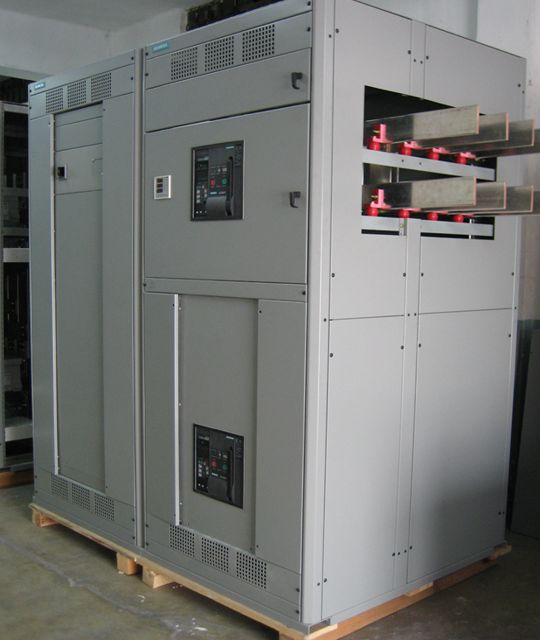

Tablero Eléctrico
TABLERO ELÉCTRICO SIEMENS TIPO FC
-
Gabinete: Para interruptor principal y Zapatas Generales con barras
-
Gabinete: Para montaje en piso
-
Tensión de diseño: 600V.C. A, 3f.4h
-
Acabado: Pintura electrostática en color gris ANSI 61
-
Medición: Opcional Sentron pack 3200 y 4200
-
Grado de protección: Servicio exterior N1 y Servicio exterior N3R
-
Tipo de interruptor principal: Electromagnético 3WL y Termomagnetico ND6
-
Tipo de montaje del electromagnético: Ejecución fija y Removible
-
Operación del electromagnético: Manual y eléctrica
-
Unidad de control del electromagnético: ETU45B, LSIN (otras por preguntar)
-
Módulo de falla a tierra: Opcional con o sin transformador neutro
-
Comunicación: Opcional
-
Interruptor termomagnetico Gral.: Montaje fijo
-
Protección: unidad de disparo (LSIN)
-
Bus General: Barras de cobre estañado
-
Normas Estándares Nacionales: NMX-J- , ANCE 2000
-
Esfuerzo mecánico al corto circuito: 25, 45 y 65 KA
-
Frecuencia: 60 Hz
-
Corriente en derivados: 15 a 1200 Amp.
-
Interruptores Derivados: Tipo Sentron ED6, FXD6, JXD6, LXD6, LMXD, ND6, Capacidad
-
Normal y Alta capacidad interruptiva
-
Barra de neutro y Tierra: De cobre Adecuado
-
Aplicación: Para proyectos comerciales, corporativos, industria en general
Capacidades:
-
TABLERO TIPO FCI 1200 AMP. CON O SIN MEDICION
-
TABLERO TIPO FCII 1600 Y 2000 AMP. CON O SIN MEDICION
-
TABLERO TIPO FCIII 3200 AMP. CON O SIN MEDICION
-
PARA TABLEROS 4000 Y 5000 AMP. FAVOR DE CONSULTAR
